概述
HTA8111是一款內置升壓的單聲道D類音頻功 率放大器，由鋰電池供電時， THD+N=10%， 能連續輸出18W功率（4Ω負載）。
HTA8111內置可動態調節的升壓，可以提供一個適應不同輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。
HTA8111可配置升壓限流值，以防止過大的電流尖峰。
HTA8111具有先進的擴頻功能來抑制EMI。
HTA8111的增益為32dB。 此外，HTA8111集成了輸出端過流保護、片內過溫保護、升壓過壓保護等功能。
特點
・擴頻技術
・輸出功率
18W (VBAT=3.7V, RL=4Ω, THD+N=10%, fIN = 1kHz)
16W (VBAT=3.7V, RL=4Ω, THD+N=1%, fIN = 1kHz)
8W (VBAT=3.3V, RL=8Ω, THD+N=1%, fIN = 1kHz)
・VBAT供電范圍：3.0V至12V
・高效H類升壓功能
-自適應功放功率的升壓軌，延長電池播放時間
-可調節最大限流值，有效防止電池拉死
・保護功能:過流/過熱/過壓保護功能
・無鉛封裝，ETSSOP20
應用
藍牙/ Wi-Fi音箱 、便攜式音箱、智能音箱、智能家居等。

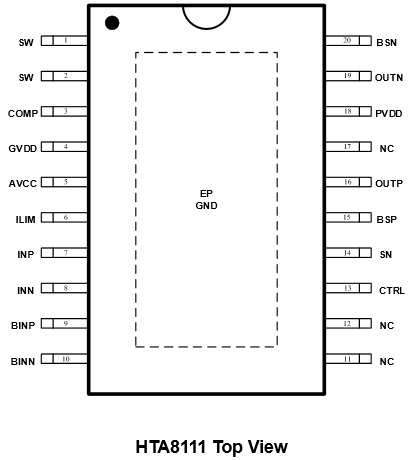

管腳排列及定義

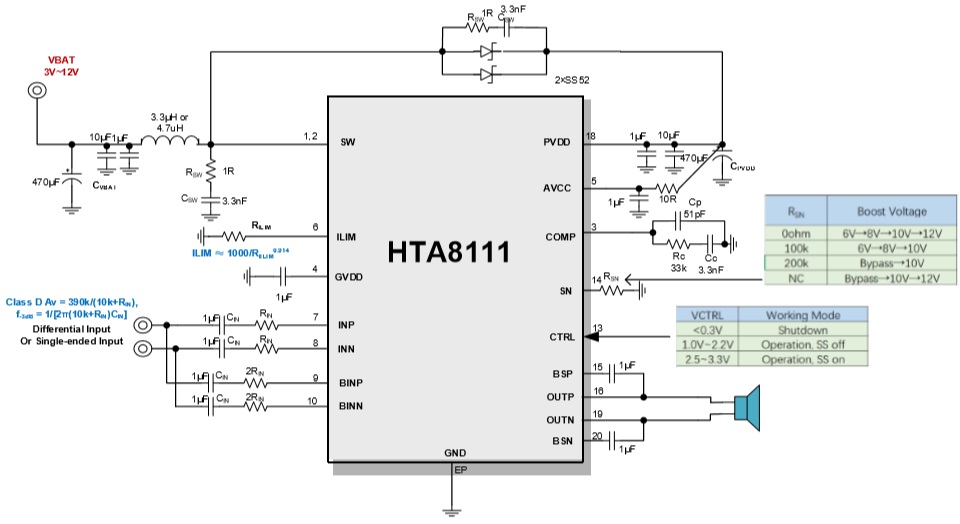

應用原理圖
