概述

HT8789是一款內置自適應H類多段升壓的立體聲D類音頻功率放大器，由鋰電池供電升壓至VPOUT=8.5V時， THD+N=1%、1kHz信號條件下，能連續輸出2×7W功率（4Ω負載）。
HT8789內置H類升壓，可選擇設置3檔最大升壓值，以滿足不同的輸出功率需求。該升壓在小音樂信號時不升壓，中等音量時升壓至中間檔固定升壓值，當功率較大時升壓至設定最大值。其可大幅提高系統效率，延長電池續航時間。
HT8789具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT8789還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT8789內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

・可任意配置的限幅功能
-自由配置音頻限制幅度，使輸出音頻信號限制在固
定失真水平內
・內置自動限溫控制功能
-適應不同散熱條件，避免出現過溫關斷現象
・高效自適應H類多段升壓功能，有效延長播放時間
-可調節最大限流值，有效防止電池拉死
-3檔升壓值可選
・支持AB類與D類切換
・THD+N: 0.05%（RL=4Ω, fIN=1kHz, Po=2×
1.0W）
・低靜態電流：7mA, 3.7V
・輸出功率(VBAT=3.7V, fIN=1kHz, RL=4Ω)
2×7W (VPOUT=8.5V, THD+N= 1%) 2×9W (VPOUT=8.5V, THD+N = 10%)
・VBAT供電范圍：2.8V至8.5V
・三種增益選擇：21dB, 25.5dB, 30dB
・免濾波器數字調制，直接驅動揚聲器
・保護功能：過流/過熱/欠壓異常保護功能
・無鉛無鹵封裝，TSSOP24L-PP

應用

・智能音響 ・無線音響 ・便攜式音箱
・2.1聲道小音箱・拉桿音箱 ・便攜式游戲機

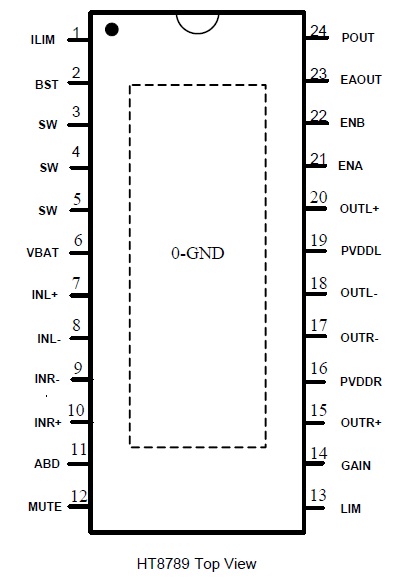

引腳信息

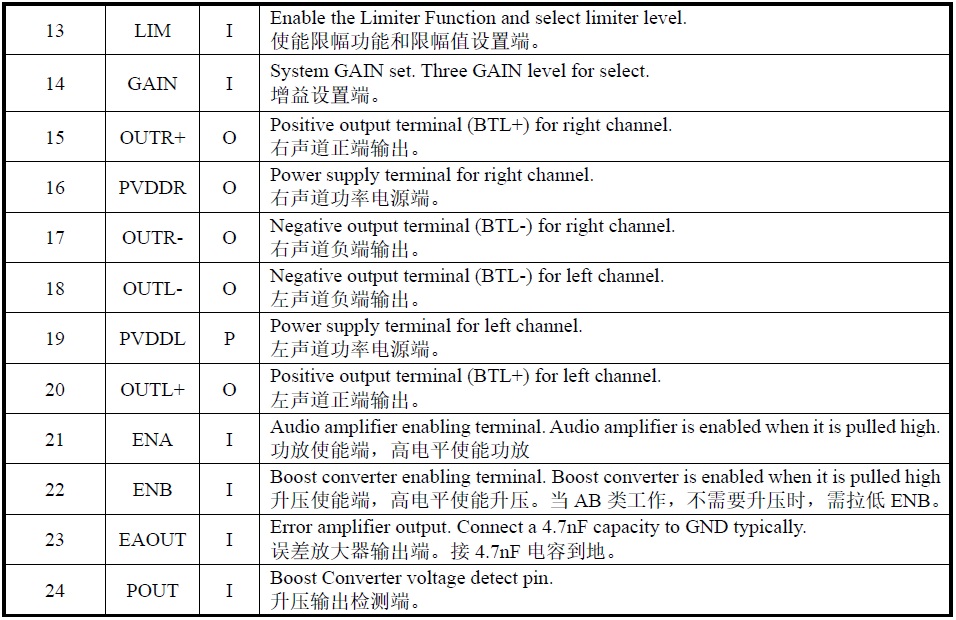

引腳定義

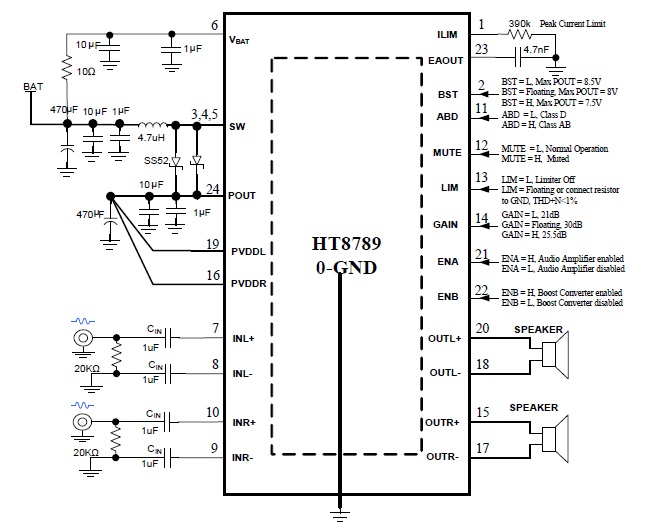

典型應用圖
