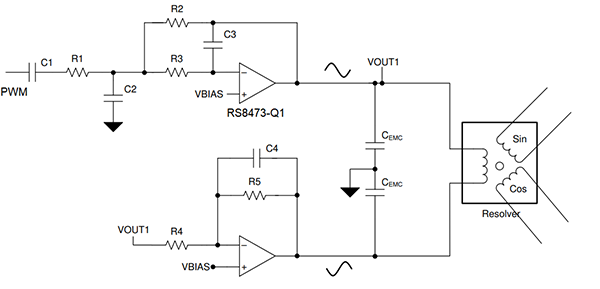

旋變驅動是一種用于控制旋轉變壓器的控制技術，廣泛應用于需要高可靠性和抗干擾能力的運動控制系統中，比如伺服電機、永磁同步電機和無刷直流電機的高精度位置反饋、機器人關節、數控機床和飛行器舵機的控制，以及電動汽車?yán)镫姍C(jī)和變速箱角度的檢測等應用場景，以實現高精度測量電機轉子的位置和轉速。

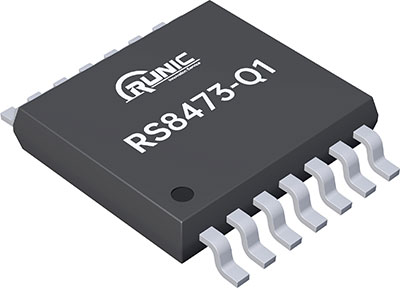

RS8473-Q1運算放大器即是針對此應用而設計的，并集成了多種保護功能，采用BCD 工藝設計，其主要參數特性如下：
-
• 高驅動能力：峰值750mA/Channel；
-
• 高單位增益帶寬：18MHz；
-
• 高壓擺率：80V/μs
-
• 寬工作電壓，5~24V；
-
• 150°C過溫關斷保護；
-
• 過流限制保護；
-
• 帶使能控制功能；
-
• 軌對軌輸入/輸出；
-
• 0.3μs高速建立時間；
-
• 0.09μs高速過飽和推出時間
-
• 電源紋波抑制比PSRR 102dB；
-
• 共模抑制比CMRR 83dB；
-
• 高開環增益140dB；
-
• 擴展工業級工作溫度范圍-40°C~125°C。
RS8473-Q1對標ALM2403-Q1的參數設計，并基于客戶的應用需求對相關參數做了優化，同時采用車軌級的工藝和設計準則開發，AEC-Q100可靠性認證測試已經在順利進行中，以滿足新能源汽車電子應用的高可靠性品質要求。

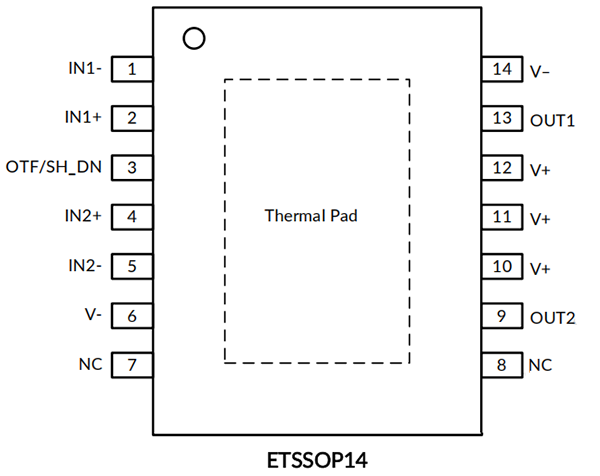

RS8473-Q1提供ETSSOP14封裝，封裝尺寸和管腳定義都與當前市場通用產品兼容，歡迎各界工程師朋友索樣評測。 |
