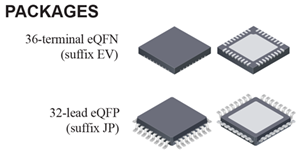

A4964 是三相無傳感器、無刷直流 (BLDC) 電機控制器，適用于 N 溝道功率MOSFET，特別針對汽車應用而設計。其設計用于為系統提供電機控制功能，在該系統中，小型微控制器為中央 ECU 和智能故障和狀態處理的通信接口。A4964 提供微控制器的電源和看門狗，以及微控制器與中央 ECU 和點火開關之間的高壓接口。A4964 還可以作為獨立單片機遠程電機控制器運行。電機由三相正弦電流驅動器驅動，該換相無需單獨的位置傳感器，可通過電機反電動勢的監控決定。無傳感器啟動方案包括正向和反向預旋轉（風力發電）檢測和同步，并使 A4964 適用于各種電機和負載組合。A4964 運行采用占空比（電壓）控制、電流（轉矩限制）控制和閉環速度控制�？刂颇Ｊ�、工作模式和控制參數通過 SPI 兼容串行接口進行編程。單電流檢測放大器通過串行接口提供峰值電流限制和平均電流測量。集成診斷提供欠壓、過熱和電源橋故障指示，并可在大多數短路條件下保護電源開關。A4964 采用 36 端子 QFN 和 32 引腳 QFP 封裝，兩種均帶裸露的散熱焊盤。
適合應用：汽車燃料、機油泵，汽車風機和鼓風機等
主要優點：
三相無傳感器無刷直流電機控制的FET驅動器
帶軟啟動三相正弦驅動
無傳感器啟動與換相
風電檢測和同步
用于N通道MOSFET橋的自舉柵極驅動
5.5至50V電源電壓
SPI兼容接口
可編程控制模式：速度、電壓、電流
峰值電流限制
通過SPI或PWM控制
用于換轉率控制的可編程?hào)艠O驅動
帶喚醒功能的LIN/PWM物理接口
帶電流控制的邏輯電源穩壓器
MCU看門狗和復位
點火開關接口
診斷、狀態、電流和速度反饋 |
