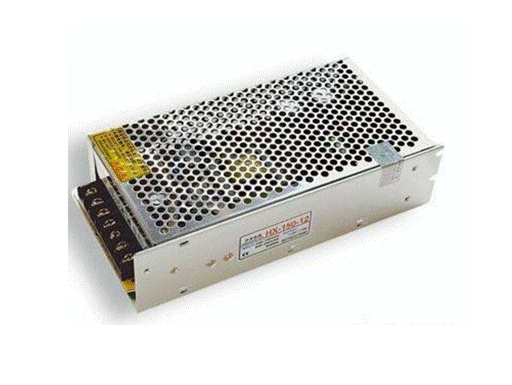

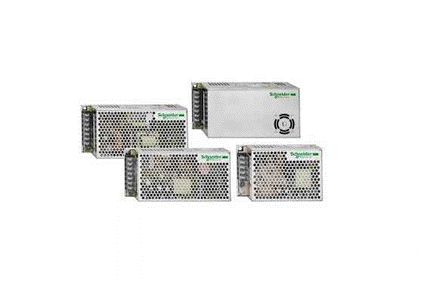

開關電源是一種電壓轉換電路。 其主要工作內容是提升和降壓。它廣泛用于現代電子產品中。因?yàn)殚_(kāi)關三極管總是工作在“開”和“關”狀態，所以它被稱為開關電源。 開關電源本質上是一個振蕩電路。這種轉換電能的方式不僅用于電源電路，還廣泛應用于其他電路，如 LCD 背光電路，熒光燈等。與變壓器相比，開關電源效率高， 穩定性好，體積小。 開關電源的缺點是功率相對較小，會對電路造成高頻干擾，電路復雜且難以維護等。
開關電源的控制原理一共有三種：
第一種是脈沖寬度調整結束開關周期恒定，通過改變脈沖寬度來改變空比的方式;
第二種是脈沖頻率調整，導通脈沖寬度恒定，通過改變開關工作的頻率來改變占空比的方式;
第三種就是混合調整導通脈沖寬度和開關工作頻率均不固定，彼此都可以改變的方式，它是上面兩種方式的混合。
開關電源分類：
1、按技術、開關管的連接方式、電源技術劃分，開關電源可分為串聯型開關電源和并聯型開關電源。串聯型開關電源的開關管是串聯在輸入電壓和輸出負載之間，屬于降壓式穩壓電路;而并聯型開關電源的開關管是在輸入電壓和輸出負載之間并聯的，類似于冗余電源一類的屬于升壓式穩壓電路。
2、按激勵方式，開關電源可分為自激式和他激式。在自激式開關電源中，由開關管和變壓器技術‘》高頻變壓器構成正反饋環路，來完成自激振蕩，類似于間歇振蕩器;而他激式開關電源必須附加一個振蕩器，振蕩器產生的開關脈沖加在開關管上，控制開關管的導通和截止，使開關電路工作并有直流電壓輸出。
3、按調制方式，像服務器電源的開關電源可分為脈寬調制（PWM）方式和脈頻調制（PFM）方式。PWM 是通過改變開關脈沖寬度來控制輸出電壓穩定的方式，而 PFM 是當輸出電壓變化時，通過取樣比較，將誤差值放大后去控制開關脈沖周期（即頻率），使輸出電壓穩定。
4、按輸出直流值的大小，開關電源可分為升壓式開關電源和降壓式開關電源，也可分為高壓開關技術’》高壓開關電源和低壓開關電源。
5、按輸出波形，開關電源可分為矩形波和正弦波電路。
6、按輸出性能，開關電源可分為恒壓恒頻和變壓變頻電路。
7、按開關管的個數及連接方式又可將開關電源分為單端式、推挽式、半橋式和全橋式等。單端式僅用一只開關管，推挽式和半橋式采用兩只開關管，全橋式則采用四只開關管。
8、開關電源按能量傳遞方式又可分為正激式和反激式。
9、按軟開關方式分，開關電源有電流諧振型、電壓諧振型、E 類與準 E 類諧振型和部分諧振型等。
|
